一出四全自動吹瓶機
機器的優點:
1、整機按照直線高速機設計,設備加長板以保證制作產品成品率高,可以適應各種瓶型的快速成型
2、采用航空鋁連桿式結構,以保證整機高速長久運轉不會因中心距拉長 (鏈條式長期運轉會中心距拉長)
3、采用雙曲臂鎖模+高壓鎖模使鎖模機更加平穩高速運轉,鎖模力大,合縫線小。 鎖模機配有潤滑油分配系統,能把潤滑油均勻的供給雙曲臂各關節,更好的保護雙曲臂
4、伺服拉伸系統和伺服合模系統具有拉伸速度均勻、產品成型好,性能更穩定等優點
直線式高速全自動吹瓶機

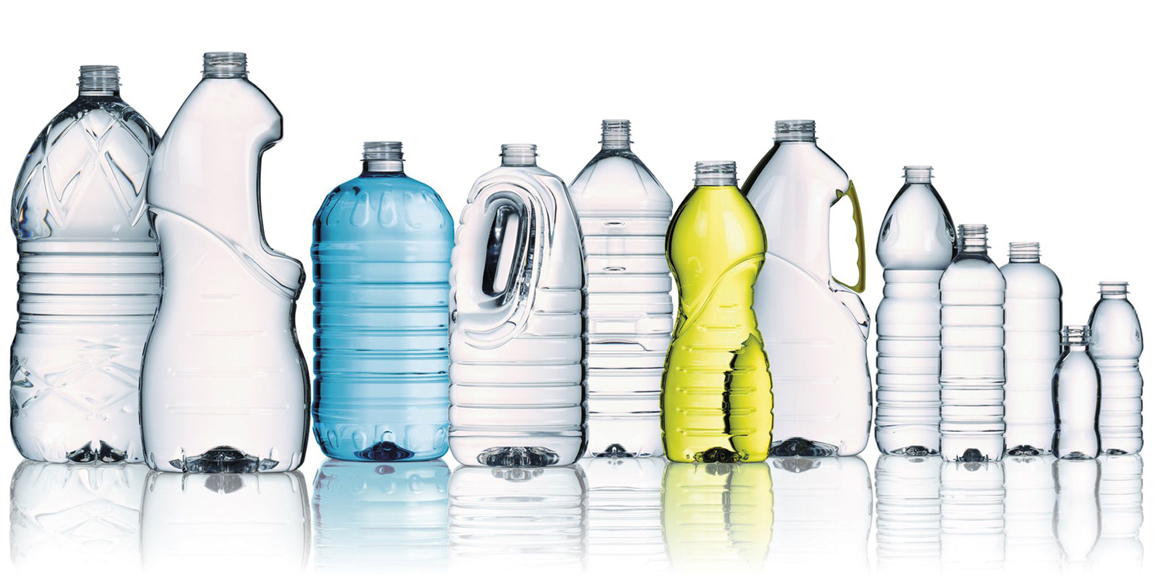

本公司引進德國先進技術研發出SQ-600-4系列 PET加長版 高速節能全自動吹瓶機,采用伺服系統傳動,具有定位準確,噪音小、耗電省和速度快等優點。從一出二至一出八,適用于600毫升以下任何形狀的碳酸飲料瓶、礦泉水瓶、化妝品瓶、食用油瓶、藥瓶等塑料容器。
機器特點:
A、采用先進的進口微電腦控制系統,性能穩定;
B、輸送機自動送坯;
C、采用紅外線燈管加溫,穿透力強,瓶坯自轉受熱,軌道公轉,加熱均勻,快速可靠;加熱區內的燈管、反射板寬度及高度均可調節,以適合不同結構的瓶坯的加溫,并有自動排溫裝置,以保證烘道的恒溫;
D、每個機械動作都有安全自鎖裝置,當某個工序出現故障時,程序?qū)⒆詣忧袚Q到安全狀態;
E、動作由伺服電機驅動,不采用油泵,具有無污染,噪音低速度快等優點;采用高壓及雙曲臂連桿鎖模,鎖模力強;
F、操作方法有手動、全自動兩種方式;安全可靠獨特的閥位設計,更是讓氣路變得一目了然;
G、生產工藝流程全部自動化完成,具有投資省、效率高、操作方便、維修簡單、安全等優點。
H、瓶體免受污染成瓶報廢率低于0.0001%
I、伺服合模、伺服拉伸、伺服傳動,采用伺服拉伸系統具有拉伸速度均勻,拉伸力量強,具有產品成型好等優點,采用全伺服具有高效節能 省電 產量高 生產更加穩定
機器的優點:
1、整機按照直線高速機設計,設備加長板以保證制作產品成品率高,可以適應各種瓶型的快速成型
2、采用航空鋁連桿式結構,以保證整機高速長久運轉不會因中心距拉長 (鏈條式長期運轉會中心距拉長)
3、采用雙曲臂鎖模+高壓鎖模使鎖模機更加平穩高速運轉,鎖模力大,合縫線小。 鎖模機配有潤滑油分配系統,能把潤滑油均勻的供給雙曲臂各關節,更好的保護雙曲臂
4、伺服拉伸系統和伺服合模系統具有拉伸速度均勻、產品成型好,性能更穩定等優點
5、采用加長式紅寶石紅外線烘箱,細火慢烤,能夠使瓶坯烤透,內與外表面的溫度幾乎一致,已保證PET瓶子的快速成型,從而提高產量和成品率高達99.9%,易于操作,無需經常調節烘箱溫度,加長后帶來的效果,節能、提高產量,我們把用較低額溫度去慢慢的烤透管胚,而市場上的烘箱短,為了把管胚烤到一定程度,必然是調高燈管溫度,這個我們是經過檢測對比后,得出的結論。他們那樣烤出來的管胚必然內外溫度不一致,成型效果沒我們的好
6、采用紅寶石紅外線燈管,穿透力比一般紅外線燈管翻一倍
7.一出四全自動吹瓶模具,具有定位功能,更換模具只需要5分鐘內。因為機器模板上設有凹槽,能上下左右四個方面去定位。
特點
較高的生產效率。
適合生產5-20L容量的PET瓶子。
先進的PLC控制系統以及具有方便操作的觸摸面板。
PLC系統儲存上至30套的吹瓶參數。
可靠的多重傳感器系統監控機器的全自動功能。
特殊的空氣儲存單元裝備。
精確紅外線加熱單元,燈管便利調整機械設計。
冷卻系統能提供良好的冷卻效果。
緊湊的設計節省了空間。
簡單的安裝和操作。
型號 Model | 單位 Unit | SQ-600-4 | SQ-1500-4 | |
制品參數(Container) | 模具腔數(Number ofcabity) | Cavities | 4 | 4 |
最大容量(Max.container volume) | ml | 600 | 1500 | |
最大瓶身高度(Max.Container Height) | mm | 260 | 330 | |
最大瓶身直徑(Max.Container Diameter) | mm | 60 | 105 | |
最大瓶口徑(Max.neck diameter) | mm | 38 | 38 | |
理論產品(Theoretical) | B/H | 4000 | 3500 | |
電氣參數(Electrical Systeem) | 燈管數量(Number of lamp) | PCS | 32 | 40 |
加熱配置功率(Heating power) | KW | 48 | 60 | |
電力總?cè)萘?Installed power) | KW | 52 | 65 | |
電壓(Voltage) | Voltage | 380V/50HZ | 380V/50HZ | |
氣源參數(Air System) | 工作壓力(Operating pressure) | Mpa | 0.7-0.9 | 0.7-0.9 |
吹瓶壓力(Blowing pressure) | Mpa | 2.5-3.0 | 2.5-3.0 | |
高壓耗氣量(High pressure air consumption) | L/min | 5.0/30 | 5.0/30 | |
冷水參數(Chiler System) | 溫度范圍(Temperature) | 10 | 10 | |
壓力(Pressure) | MPA | 8-10 | 8-10 | |
額定功率(Power) | HP | 10 | 10 | |
外形尺寸(Machine) | 主機尺寸(Machine dimension) | M | 4.20*1.51*1.85 | 5.2*1.51*2.1 |
重量(Machine weight) | KG | 2600 | 3000 |
